２．照明のＬＥＤ化

以前Ａ１に乗っていたころから，ゴルフのメーターは暗いと思っていました。明るくて魅力的なＬＥＤ化は，もりもりさんのＨＰを見て，私にもできるんじゃないかなと思いチャレンジすることにしました。いや〜ＨＰというのは勇気を与えてくれますね。

使用したＬＥＤは，ヤフオクで２０個，６１０円で手に入れることができました。
回路に入れる抵抗と，基板は仕事帰りに秋葉原によって，購入しました。

ＬＥＤの仕様は以下の通りです。本メーターパネルには，合計６個使用しました。
（デジタル時計は既設ランプをそのまま使用）
＜ＬＥＤの仕様＞
直径：5ｍｍ（無色透明レンズ）
順電圧：Min3.2 Max3.3ｖ
順電流：20ｍA
光度：Min6,000mcd Typ6,500mcd Max7,000mcd
半減角：Typ60

1) 照明部分の分解 メーター上部の白いプラスチックでできた照明ケースを外します。 このケースは本体側と溶着されているため，溶着部分を削って取り外します。
右の画像は，照明ケースを外した状態です。このケースと本体の間に，光を拡散させる緑色のシートが，挟まっています。
2) 拡散シートの作成 ＬＥＤ化後は，白い光にしたいため，Ａ４のクリアファイルを利用して，拡散シートを作成しました。 右の画像は，Ａ４のクリアファイルを切り取ったときのものです。見えませんね。（汗） この切り取ったシートにサンドペーパーをかけ曇りをいれました。

3) ＬＥＤの加工

今回使用したＬＥＤは，光の角度が６０度のものを使いましたが，より拡散させるため，丸いＬＥＤの頭を，平面に削りました。

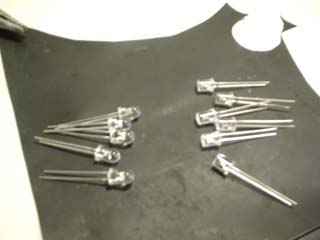

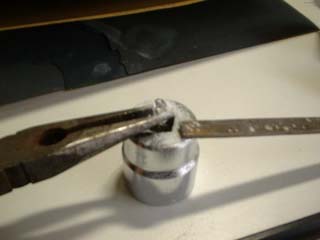

削っている様子（この後，サンドペーパーで磨いています）		ＬＥＤの頭を削る前と削った後です。

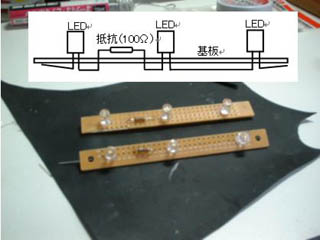

4) ＬＥＤの基板への取付け，配線 先ほど，取り外した照明ケースに入るように既製の基板を切り，ＬＥＤを取付・配線します。 基板はケースに２枚入れることとし，それぞれの基板にＬＥＤを３個配置することとしました。 個々のＬＥＤ対し，定格電圧がかかり，定格電流が流れるよう回路に抵抗を入れました。 久しぶりにオームの法則を使い抵抗値を計算しました。なお，ＬＥＤには極性がありますので，配線する際は注意が必要です。 （ＬＥＤから出ている脚の長い方が＋です。）

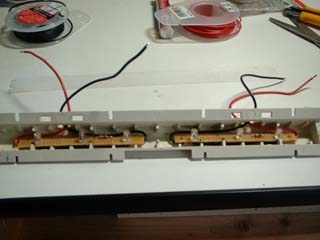

5) 照明ケースへの組込み 右の画像は，照明ケースに基板を組込んだ状態です。基板の裏側にブチルゴムを張付け，ケースに貼り付けました。なお，リード線は，既設ランプが取り付いていた穴から引き出し，電源はプリント基板（青色）にハンダ付けして取り出しました。

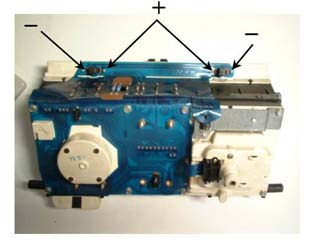

既設ランプは２個付いていましたが，プリント基板の内側の端子が＋，外側の端子が−になります。

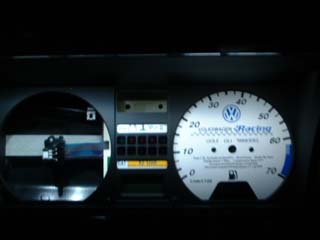

(6)点灯テスト 暗くなってから，バッテリーの端子から１２Ｖを取り出し，点灯テストを実施しました。 いや〜感激しました。なんとも言えない，あのＬＥＤの光です。（あたりまえです。） (7)照明ケース組立 点灯が確認できましたら，照明ケースを接着します。
