コラードのエアコンパネルを頂きました。（池コラさん、感謝！）

LEDパーツ（白色）を使用してのLED化！

そんなこんなで装着レポートはじまり！（え？いらないですか？（＾＾；））


ゴルフ2にとっては、コラードパネルは立派なドレスアップパーツになっちゃいます。それぞれの違いは次の通りです。

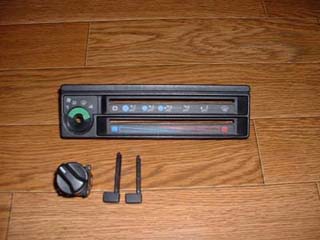

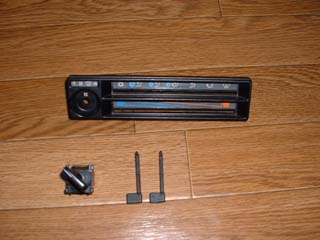

こちらはゴルフ2のパネルです。	で、こちらは、コラードのパネルです。

パネルをご覧になると分かるかと思いますが、レバーの位置の違います。

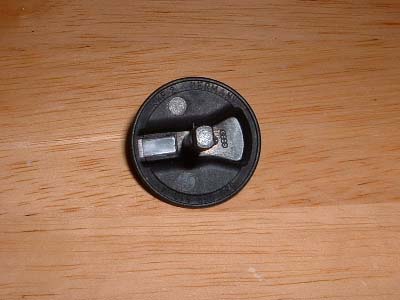

ちなみにご覧の通り、コラードの風量切り替えツマミは光を透過するようになっています。（っつぅか、ツマミの写真、でかっ！）




さて、コラードのパネルを分解します。下の写真のように、３つに分解されます。




下の写真を見てお分かりのように、このパネルはマークの裏から緑色にペイントしてあります。

仮に白のLEDを装着しても緑色になることが判明しました。




ということで、マークの裏を針のようなもので、ひたすら削りました。

で、「0」をVWエンブレムにしてみました。（謎）（この削る＆VWマーク貼り付け作業が大変だった。。）

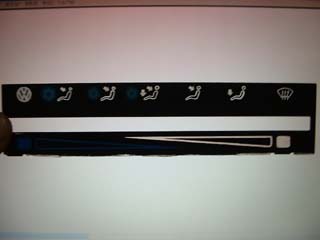

じゃ〜ん、白くなりました。（＾＾）　（風量切り替え用の小さいパネルも白く光るようにします。）




次！LEDの装着です。全域を明るく照らすため、5mm LEDを3個と定電流ダイオード１つを使用。

（LED接続に関してはこちらをご参照！）

2個のLEDは削って透明パネルに埋め込み！1個はパネルの上側に装着！

こんな感じです。





とりあえず、試験点灯すると、ヒーターの赤色が若干暗い！

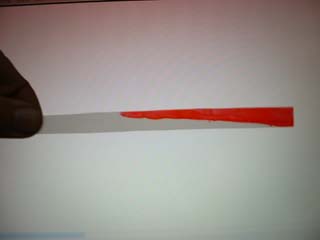

ということで、赤色部分も削り取りました。	で、以前みうらさんに頂いた拡散シートを赤く塗りました。

これらを重ねると、こんな感じです。いい感じかな？（＾＾）





さぁ、全てを組み立てて、ケーブルを装着して完成です！


つづく。。。（＾＾；）　次のページへ！
